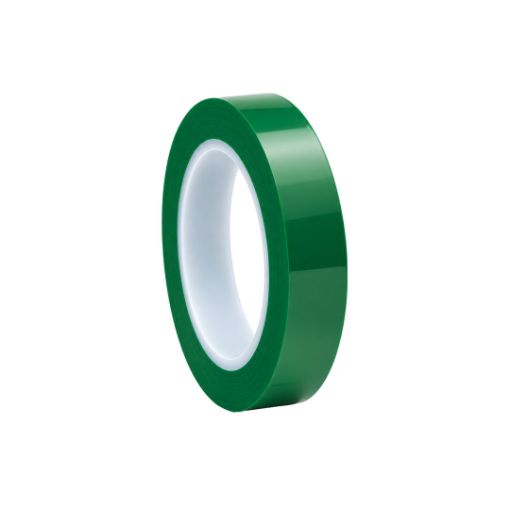

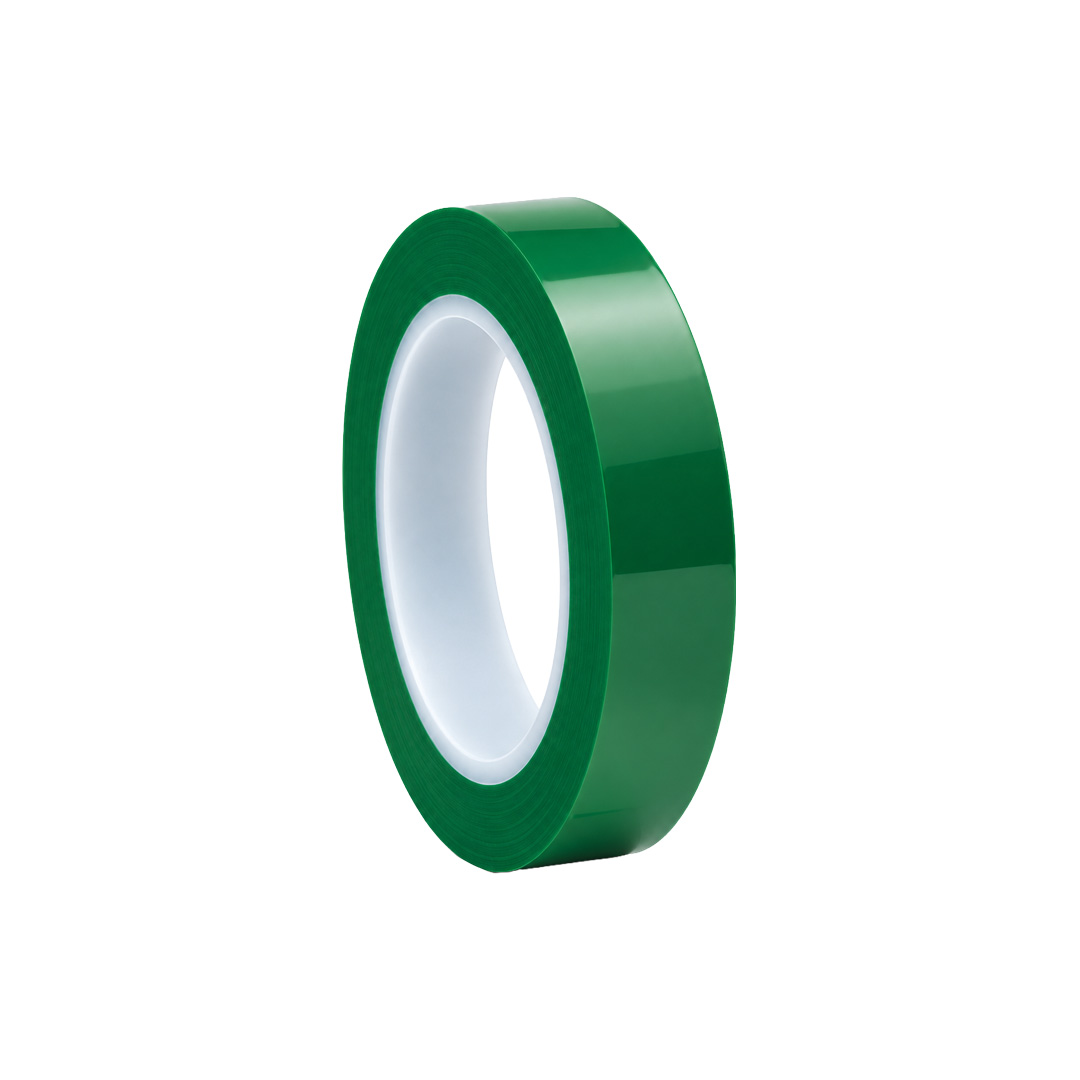

NICHIBAN No. 559A Polyester Tape is a green polyester film tape coated with silicone adhesive, specifically engineered for masking PCB terminals during the electroplating process. With its thin profile and 106% elongation, the tape conforms effortlessly along terminal contours, making it ideal for PCB assembly lines and electronics manufacturing.
Silicone Adhesive Polyester Tape for PCB Terminal Plating MaskingFeaturing an ultra-thin 0.08 mm polyester film, 47.5 N/10mm tensile strength, and 106% elongation, this tape easily conforms along PCB terminal lines. Ideal for standard PCB terminals; for highly uneven surfaces, the thicker No. 559B model is recommended.
NICHIBAN No. 559A belongs to NICHIBAN's Electrical Tapes series, which encompasses tapes for wire identification and harnessing as well as PCB terminal plating masking. The plating masking lineup offers 3 models tailored to specific surface conditions: 559A for standard PCB terminals, 559B for highly uneven surfaces, and 692 polyimide tape for high-temperature resistance applications (Class H).

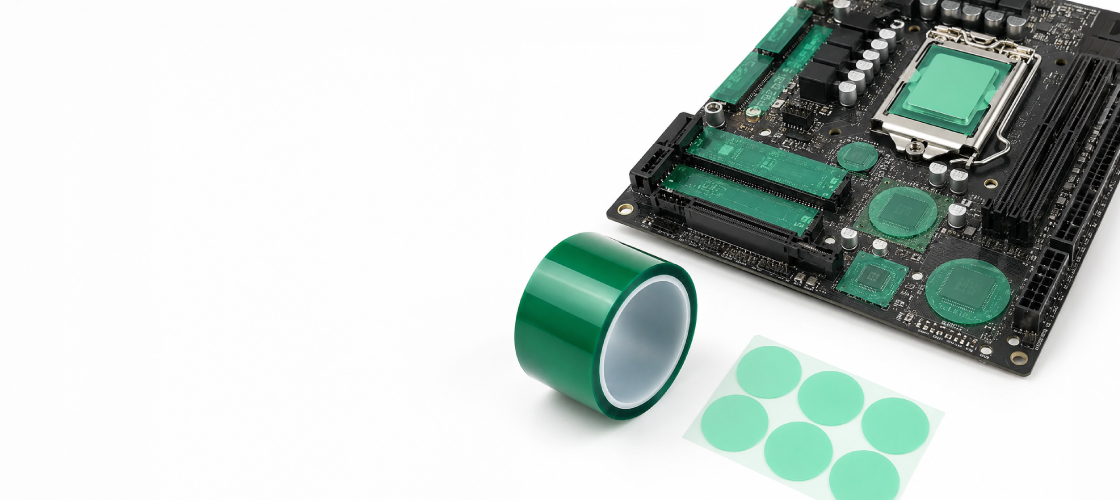

Precision masking tape for PCB electroplating processes—protecting non-plated areas across full-scale production lines and prototype builds.
รายละเอียดผลิตภัณฑ์: NICHIBAN No.559A
Standard Operating Procedure
เพื่อให้เทปโพลีเอสเตอร์สีเขียว 559A บังพื้นที่ขั้วต่อแผงวงจร PCB ระหว่างการชุบได้ตรงแนวและลอกออกได้เรียบร้อย ด้วยเนื้อฟิล์มบางเพียง 0.08 มม. และยืดตัวได้ 106% โปรดปฏิบัติตามขั้นตอนต่อไปนี้
ทำความสะอาดผิวแผง PCB บริเวณที่จะติดเทปให้แห้ง ปราศจากฝุ่น คราบน้ำมัน และคราบฟลักซ์ ตรวจสอบสภาพผิวก่อนติด หากบริเวณขั้วต่อมีความไม่เรียบมาก ให้เปลี่ยนไปใช้รุ่น 559B (หนา 0.12 มม.) แทน
ติดเทปตามแนวที่ต้องการบัง เช่น แนวเหนือขั้วต่อขอบแผง (Gold Finger) โดยให้ขอบเทปตรงกับเส้นแบ่งพื้นที่ชุบ เทปสีเขียวช่วยให้มองเห็นแนวบนแผงได้ชัด ติดโดยไม่ดึงเทปให้ตึงเกินไป เพื่อไม่ให้เทปหดตัวและเผยอขอบภายหลัง
กดรีดเทปให้แนบผิวแผงตลอดแนว โดยเฉพาะที่ขอบเทปและรอยต่อระหว่างขั้วต่อ ฟิล์มบาง 0.08 มม. ที่ยืดตัวได้ 106% ช่วยให้เทปแนบตามแนวขั้วต่อได้ดี ลดช่องว่างที่น้ำยาชุบอาจซึมเข้าไปใต้เทป
ทดลองกับแผงตัวอย่างในกระบวนการชุบจริงก่อนใช้กับไลน์ผลิต เมื่อชุบเสร็จให้ลอกเทปออก ฟิล์มโพลีเอสเตอร์มีแรงดึงขาด 47.5 N/10mm ช่วยให้ลอกออกเป็นแนวได้สะดวก จากนั้นตรวจสอบผิวแผงและขอบการชุบให้เรียบร้อย
ค่าทางเทคนิคของ 559A ได้แก่ ความหนา 0.08 มม. แรงยึดติด 2.75 N/10mm แรงดึงขาด 47.5 N/10mm และการยืดตัว 106% เป็นค่าเฉลี่ยที่วัดได้ที่ 23°C ความชื้นสัมพัทธ์ 50% ไม่ใช่ค่ารับประกัน ผู้ผลิตไม่ได้ระบุระดับการทนความร้อนของรุ่นนี้ หากงานต้องทนความร้อนสูง แนะนำรุ่น 692 เทปโพลีอิไมด์ (Class H, 180°C)
เก็บม้วนเทปในบรรจุภัณฑ์เดิม ในที่แห้งและร่ม หลีกเลี่ยงแสงแดดโดยตรงและความร้อนสูง สอบถามอายุการเก็บรักษาของแต่ละล็อตได้ที่ WeTapeStore ผลิตภัณฑ์นี้เป็นเทปสำหรับงานไฟฟ้า ห้ามใช้เพื่อวัตถุประสงค์อื่น และควรตรวจสอบความเหมาะสมกับสภาพการใช้งานก่อนใช้
NICHIBAN No.559A เป็นเทปกาวสำหรับงานไฟฟ้า ผู้ผลิตกำหนดการใช้งานไว้สำหรับบังพื้นที่ขั้วต่อแผงวงจร PCB ระหว่างกระบวนการชุบ และระบุว่าห้ามนำไปใช้เพื่อวัตถุประสงค์อื่น
ค่าคุณสมบัติทั้งหมด (ความหนา 0.08 มม., แรงยึดติด 2.75 N/10mm, แรงดึงขาด 47.5 N/10mm, การยืดตัว 106%) เป็นค่าเฉลี่ยที่วัดได้ที่ 23°C ความชื้นสัมพัทธ์ 50% ไม่ใช่ค่ารับประกัน จึงไม่ควรใช้เป็นเกณฑ์ข้อกำหนดคุณลักษณะอย่างตายตัว
ผู้ผลิตกำหนดให้ตรวจสอบว่าเทปเหมาะกับสภาพการใช้งานก่อนใช้ ผู้ใช้ควรทดลองกับแผงตัวอย่างในกระบวนการชุบ สารเคมี และอุณหภูมิของไลน์ผลิตจริงก่อน หากผิวขั้วต่อไม่เรียบมาก ให้พิจารณารุ่น 559B (หนา 0.12 มม.) แทน
เอกสารของ NICHIBAN ไม่ได้ระบุระดับการทนความร้อน (Heat Resistance Class) และอายุการเก็บรักษาของรุ่น 559A หากกระบวนการชุบต้องทนความร้อนสูง แนะนำรุ่น 692 เทปโพลีอิไมด์ (Class H, อุณหภูมิสูงสุดที่ยอมรับได้ 180°C) ควรเก็บม้วนเทปในบรรจุภัณฑ์เดิม ในที่แห้งและร่ม หลีกเลี่ยงแสงแดดและความร้อน และสอบถามอายุการเก็บรักษาของแต่ละล็อตได้ที่ WeTapeStore
