ติดต่อเจ้าหน้าที่เพื่อเช็คสินค้าจริงตอบไว มั่นใจก่อนชำระเงิน

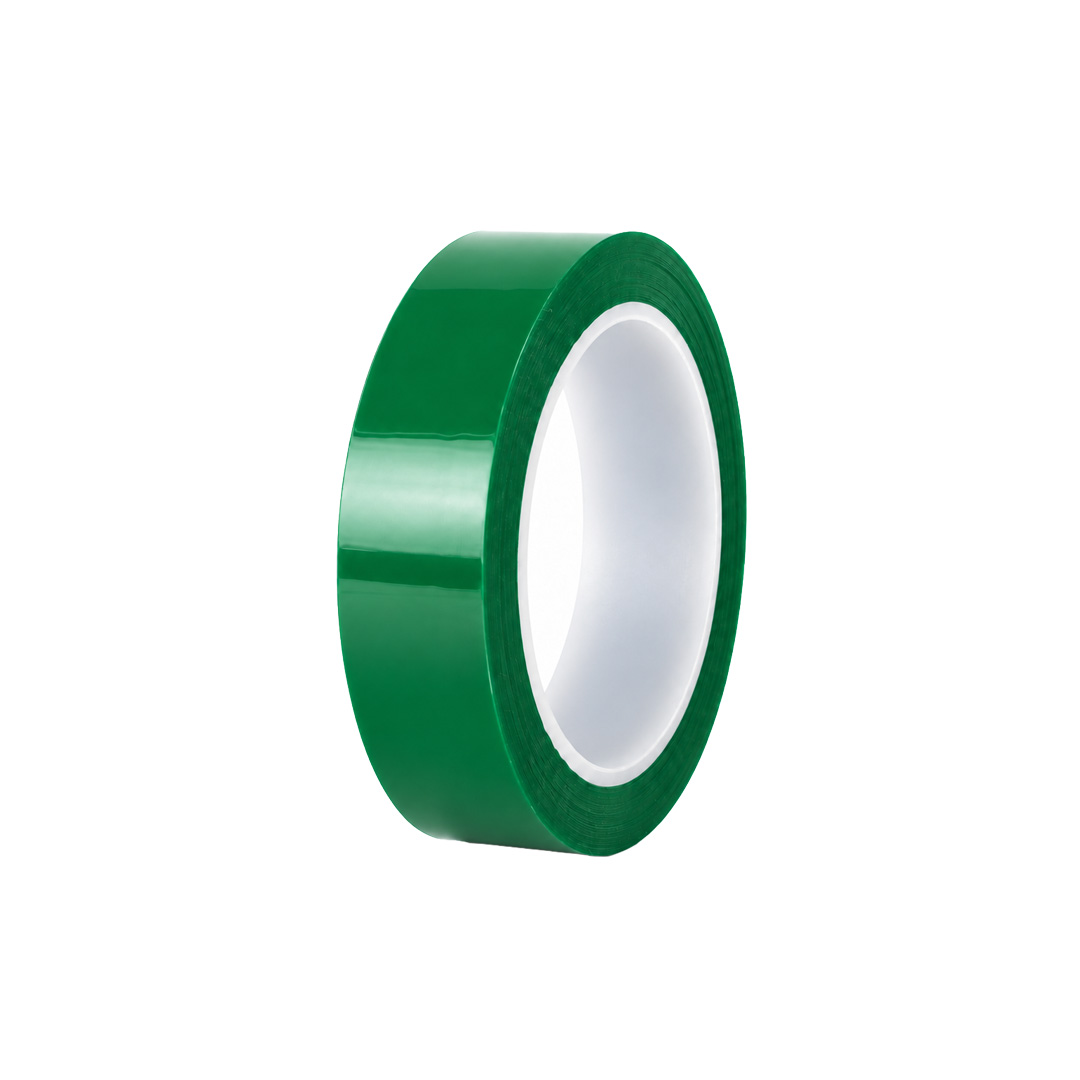

NICHIBAN No.559B Polyester Tape เทปฟิล์มโพลีเอสเตอร์สีเขียว เคลือบกาวซิลิโคน ผู้ผลิตกำหนดให้ใช้บังชุบขั้วต่อแผงวงจร PCB ที่พื้นผิวมีความไม่เรียบมาก เนื้อเทปหนา 0.12 มม. และยืดตัวได้ 113% ซึ่งสูงที่สุดในกลุ่มเทปบังชุบของ NICHIBAN เหมาะกับแผงที่มีความต่างระดับบริเวณขั้วต่อ
เทปโพลีเอสเตอร์กาวซิลิโคน สำหรับงานบังชุบขั้วต่อ PCB ที่ผิวไม่เรียบมากเนื้อฟิล์มโพลีเอสเตอร์หนา 0.12 มม. ค่าแรงดึงขาด 46.5 N/10mm และยืดตัวได้ 113% ยืดตามความต่างระดับของผิวขั้วต่อได้มากกว่ารุ่น 559A หากผิวขั้วต่อเรียบทั่วไป แนะนำรุ่น 559A ที่บางกว่า (0.08 มม.)
NICHIBAN No.559B อยู่ในกลุ่ม Electrical Tapes ของ NICHIBAN ซึ่งรวมเทปสำหรับงานระบุและมัดสายไฟ และเทปสำหรับงานบังชุบขั้วต่อ PCB ในกลุ่มงานบังชุบมีให้เลือก 3 รุ่นตามสภาพงาน ได้แก่ 559A สำหรับขั้วต่อ PCB ทั่วไป, 559B สำหรับพื้นผิวที่ไม่เรียบมาก และ 692 เทปโพลีอิไมด์สำหรับงานที่ต้องการความทนความร้อนสูง (Class H)
ทุกงานด้านล่างอยู่ในขอบเขตเดียวที่ผู้ผลิตกำหนด คือบังขั้วต่อ PCB ระหว่างชุบบนผิวที่ไม่เรียบ ต่างกันที่จุดบนแผงและขั้นตอนในไลน์
รายละเอียดผลิตภัณฑ์: NICHIBAN No.559B Polyester Tape
Standard Operating Procedure
เพื่อให้เทปโพลีเอสเตอร์สีเขียว 559B บังพื้นที่ขั้วต่อแผงวงจร PCB ที่ผิวไม่เรียบได้แนบสนิทระหว่างการชุบ และลอกออกได้เรียบร้อย ด้วยเนื้อฟิล์มหนา 0.12 มม. และยืดตัวได้ 113% โปรดปฏิบัติตามขั้นตอนต่อไปนี้
ทำความสะอาดผิวแผง PCB บริเวณที่จะติดเทปให้แห้ง ปราศจากฝุ่น คราบน้ำมัน และคราบฟลักซ์ โดยเฉพาะตามร่องและขอบความต่างระดับ ซึ่งสิ่งสกปรกมักค้างอยู่และทำให้เทปแนบไม่สนิท
ติดเทปตามแนวที่ต้องการบัง โดยให้ขอบเทปตรงกับเส้นแบ่งพื้นที่ชุบ เทปสีเขียวช่วยให้มองเห็นแนวบนแผงได้ชัด ค่อยๆ วางเทปลงตามระดับผิว ไม่ดึงเทปให้ตึงข้ามร่องหรือขั้นระดับ เพื่อไม่ให้เกิดโพรงใต้เทป
กดรีดเทปให้แนบผิวแผงตลอดแนว โดยเฉพาะที่ขอบเทป มุมของขั้นระดับ และรอยต่อระหว่างขั้วต่อ ฟิล์มหนา 0.12 มม. ที่ยืดตัวได้ 113% ช่วยให้เทปยืดลงตามระดับผิวได้ ลดช่องว่างที่น้ำยาชุบอาจซึมเข้าใต้เทป
ทดลองกับแผงตัวอย่างในกระบวนการชุบจริงก่อนใช้กับไลน์ผลิต เมื่อชุบเสร็จให้ลอกเทปออก ฟิล์มโพลีเอสเตอร์มีแรงดึงขาด 46.5 N/10mm ช่วยให้ลอกออกเป็นแนวได้สะดวก จากนั้นตรวจสอบผิวแผงและขอบการชุบให้เรียบร้อย
ค่าทางเทคนิคของ 559B ได้แก่ ความหนา 0.12 มม. แรงยึดติด 2.69 N/10mm แรงดึงขาด 46.5 N/10mm และการยืดตัว 113% เป็นค่าเฉลี่ยที่วัดได้ที่ 23°C ความชื้นสัมพัทธ์ 50% ไม่ใช่ค่ารับประกัน ผู้ผลิตไม่ได้ระบุระดับการทนความร้อนของรุ่นนี้ หากงานต้องทนความร้อนสูง แนะนำรุ่น 692 เทปโพลีอิไมด์ (Class H, 180°C)
เก็บม้วนเทปในบรรจุภัณฑ์เดิม ในที่แห้งและร่ม หลีกเลี่ยงแสงแดดโดยตรงและความร้อนสูง สอบถามอายุการเก็บรักษาของแต่ละล็อตได้ที่ WeTapeStore ผลิตภัณฑ์นี้เป็นเทปสำหรับงานไฟฟ้า ห้ามใช้เพื่อวัตถุประสงค์อื่น และควรตรวจสอบความเหมาะสมกับสภาพการใช้งานก่อนใช้
NICHIBAN No.559B เป็นเทปกาวสำหรับงานไฟฟ้า ผู้ผลิตกำหนดการใช้งานไว้สำหรับบังพื้นที่ขั้วต่อแผงวงจร PCB ที่ผิวไม่เรียบมาก ระหว่างกระบวนการชุบ และระบุว่าห้ามนำไปใช้เพื่อวัตถุประสงค์อื่น
ค่าคุณสมบัติทั้งหมด (ความหนา 0.12 มม., แรงยึดติด 2.69 N/10mm, แรงดึงขาด 46.5 N/10mm, การยืดตัว 113%) เป็นค่าเฉลี่ยที่วัดได้ที่ 23°C ความชื้นสัมพัทธ์ 50% ไม่ใช่ค่ารับประกัน จึงไม่ควรใช้เป็นเกณฑ์ข้อกำหนดคุณลักษณะอย่างตายตัว
ผู้ผลิตกำหนดให้ตรวจสอบว่าเทปเหมาะกับสภาพการใช้งานก่อนใช้ ผู้ใช้ควรทดลองกับแผงตัวอย่างในกระบวนการชุบ สารเคมี และอุณหภูมิของไลน์ผลิตจริงก่อน หากผิวขั้วต่อเรียบทั่วไป รุ่น 559A (หนา 0.08 มม.) อาจเหมาะกว่า
เอกสารของ NICHIBAN ไม่ได้ระบุระดับการทนความร้อน (Heat Resistance Class) และอายุการเก็บรักษาของรุ่น 559B หากกระบวนการชุบต้องทนความร้อนสูง แนะนำรุ่น 692 เทปโพลีอิไมด์ (Class H, อุณหภูมิสูงสุดที่ยอมรับได้ 180°C) ควรเก็บม้วนเทปในบรรจุภัณฑ์เดิม ในที่แห้งและร่ม หลีกเลี่ยงแสงแดดและความร้อน และสอบถามอายุการเก็บรักษาของแต่ละล็อตได้ที่ WeTapeStore
